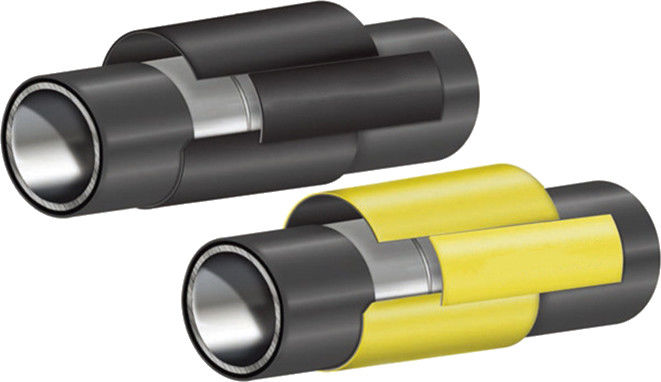

Manchon thermorétractable 3LPP pour joint de pipeline résistant aux environnements à haute température 120°C

3LPP enveloppe thermique rétrécissante autour de la pochette pour la protection contre la corrosion des joints de tuyauterie à haute température

Vue d'ensemble du produit

Le CNP-SGL-3LPP-HT est un produit breveté,système de protection thermique en polypropylène à trois couches (3LPP) de premier plan au niveau international, conçu pour la protection contre la corrosion des joints de tuyaux soudés à haute température dans l'huile, gaz et conduites d'eau. Entièrement conforme à l'ISO 21809-3:2016, ce système est optimisé pour les conditions de fonctionnement extrêmes des oléoducs et gazoducs du Moyen-Orient et des environnements marins offshore, avec une capacité de service continu supérieure à 110 °C.

Construction et structure de couche

Le système 3LPP reproduit les performances des revêtements en polypropylène à trois couches appliqués en usine grâce à une structure à trois couches conçue avec précision:

• Couche 1 High Tg Epoxy Primer:Une époxyde modifiée à deux composants, sans solvant, avec une température de transition du verre (Tg) ≥ 120 °C, offrant une adhérence exceptionnelle à l'acier soufflé (Sa 2,5).Ce primer résistant aux températures élevées forme une base anti-corrosion robuste et assure une forte liaison entre les couches.
• Couche 2 ¢ adhésif à fusion à chaud en PP:Un adhésif copolymère spécialement formulé à base de polypropylène qui crée une liaison de fusion permanente entre le primer époxy et le support en PP.L'adhésif maintient son intégrité et sa résistance à la pellicule même à des températures de fonctionnement continues allant jusqu'à 120 °C, avec une résistance mesurée à la pellicule ≥ 4,5 N/mm à 110 °C.
• Couche 3 La couche extérieure utilise une technologie de polypropylène relié par rayonnement et durci sous un faisceau d'électrons pour atteindre une résistance mécanique supérieure, une stabilité UV et une résistance chimique.Cet arrière-plan avancée fournit une barrière solide contre les dommages mécaniques, le stress du sol et les facteurs environnementaux difficiles typiques des installations désertiques et marines.

Principales caractéristiques et avantages

• Performance à haute température:Température de fonctionnement continue jusqu'à 120 °C, spécialement conçue pour les lignes de transport de pétrole brut et de gaz à haute température au Moyen-Orient.
• Résistance à la peeling supérieure:Fournit une résistance à la pellicule de 27 N/mm à 23 °C et 4,5 N/mm à 110 °C (ASTM D1000), assurant une adhérence fiable à long terme dans des conditions de cycle thermique.
• Résistant au milieu marin:Excellente résistance aux éclaboussures de sel, à l'humidité et à la corrosion atmosphérique marine, ce qui la rend idéale pour les plates-formes offshore et les installations de pipelines côtières.
• Installation rapide:En utilisant un chauffe-eau à induction à fréquence moyenne, chaque joint est terminé en seulement 5 minutes par ensemble, ce qui réduit considérablement le temps de construction sur le terrain et les coûts de main-d'œuvre.
• Technologie PP reliée par rayonnement:Le procédé de liaison croisée breveté, leader international, améliore la stabilité dimensionnelle du support, la résistance aux chocs et les performances de vieillissement à long terme par rapport aux manchons standard à base de PE.
• La norme ISO 21809-3:2016 est certifiée:Testés et qualifiés indépendamment selon la dernière norme internationale pour le revêtement des conduites.
• Résistance à la déconnexion cathodique:CD minimal à température élevée, assurant la compatibilité avec les systèmes de protection cathodique à courant imprimé.

Spécifications techniques

Applications

• Pipelines de transport de pétrole brut à haute température (Middle East onshore)
• Les lignes de gaz naturel fonctionnant au-dessus de 80 °C
• Joints de levage pour pipelines offshore et sous-marins
• Points d'entrée/sortie de forage directionnel et de forage directionnel horizontal
• Réparation sur le terrain de revêtements 3LPP appliqués en usine
• Injection d'eau et conduites d'eau produites

Système de préliminaire époxy

Le primer époxy à haute Tg à deux composants CNP-P-HT est spécialement conçu pour être compatible avec le système 3LPP.il maintient l'intégrité de l'adhérence sur toute la plage de température de fonctionnement. Le primer est appliqué directement sur la zone de soudure nettoyée à l'aide de rouleaux en mousse avant l'installation du manchon,fournissant une couche de barrière supplémentaire et assurant la résistance maximale à l'écaillage entre le substrat en acier et l'adhésif PP.

Emballage et disponibilité

Largesses disponibles de 300 à 600 mm et épaisseurs de 2,5 mm, 3,0 mm et 3,5 mm pour accueillir des diamètres de tuyaux de 200 à 1800 mm.Livrées dans des boîtes en bois standard de qualité d'exportation avec doublure imperméable à l'humidité. Dimensions personnalisées et configurations de rouleaux en vrac disponibles sur demande.
