Système de revêtement HSS 3LPP

Manchon thermorétractable HSS-3LPP 110

Présentation du produit

Support en polypropylène avec adhésif hybride thermoplastique. Cette combinaison donne un produit offrant la protection mécanique du polypropylène avec la facilité d'installation d'un
adhésif traditionnel. Cela permet également une température de préchauffage plus basse et une application plus rapide que celle obtenue avec les systèmes 3LPP traditionnels.

Construction et structure des couches

Le système 3LPP reproduit les performances des revêtements en polypropylène à trois couches appliqués en usine grâce à une structure à trois couches conçue avec précision :

• Couche 1 – Apprêt époxy à haute Tg :Epoxy modifié à deux composants, sans solvant, avec une température de transition vitreuse (Tg) ≥ 120 °C, offrant une adhérence exceptionnelle sur l'acier sablé (Sa 2,5). Cet apprêt résistant aux températures élevées forme une base anticorrosion robuste et assure une forte liaison intercouche.
• Couche 2 – Adhésif PP :Un adhésif copolymère à base de polypropylène spécialement formulé qui crée une liaison par fusion permanente entre l'apprêt époxy et le support PP. L'adhésif conserve son intégrité et sa résistance au pelage même à des températures de fonctionnement continues jusqu'à 120 °C, avec une résistance au pelage mesurée de ≥4,5 N/mm à 110 °C.
• Couche 3 – Support PP réticulé par rayonnement :La couche externe utilise la technologie du polypropylène réticulé par rayonnement durci sous faisceau d'électrons pour obtenir une résistance mécanique, une stabilité aux UV et une résistance chimique supérieures. Ce support avancé fournit une barrière robuste contre les dommages mécaniques, le stress du sol et les facteurs environnementaux difficiles typiques des installations désertiques et marines.

Principales caractéristiques et avantages

• Performances à haute température :Température de fonctionnement continue jusqu'à 120 °C, spécialement conçue pour les lignes de transport de pétrole brut et de gaz à haute température au Moyen-Orient.

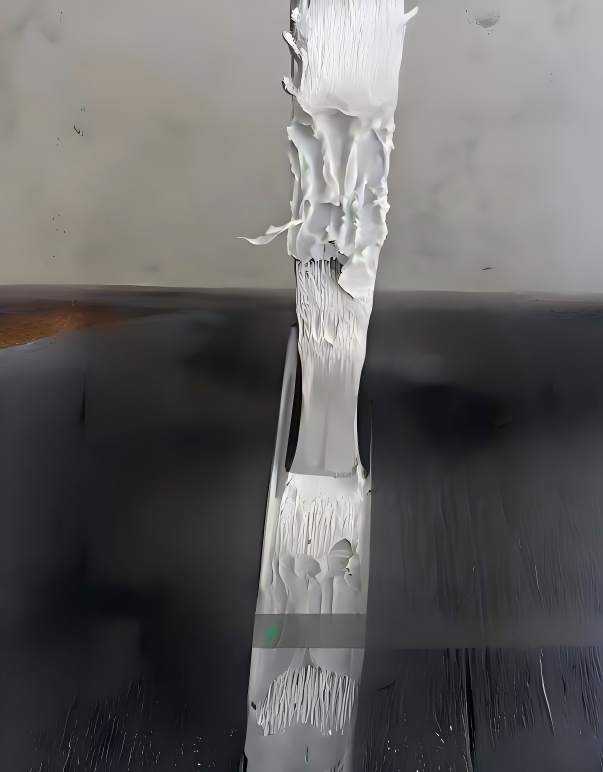

• Résistance au pelage supérieure :Offre une résistance au pelage de 27 N/mm à 23 °C et de 4,5 N/mm à 110 °C (ASTM D1000), garantissant une adhérence fiable à long terme dans des conditions de cyclage thermique.
• Résistant au milieu marin :Excellente résistance au brouillard salin, à l’humidité et à la corrosion atmosphérique marine, ce qui le rend idéal pour les plates-formes offshore et les installations de pipelines côtiers.
• Installation rapide :Grâce à un chauffage par induction à moyenne fréquence, chaque joint est réalisé en seulement 5 minutes par jeu, ce qui réduit considérablement le temps de construction sur le terrain et les coûts de main-d'œuvre.
• Technologie PP réticulée par rayonnement :Le processus de réticulation breveté de pointe au niveau international améliore la stabilité dimensionnelle du support, la résistance aux chocs et les performances de vieillissement à long terme par rapport aux manchons standard à base de PE.
• Certifié ISO 21809-3:2016 :Testé de manière indépendante et qualifié selon la dernière norme internationale en matière de revêtement de joints sur site de pipelines.
• Résistance au décollement cathodique :CD minimal à températures élevées, garantissant la compatibilité avec les systèmes de protection cathodique à courant imposé.

Spécifications techniques

Applications

• Pipelines de transport de pétrole brut à haute température (onshore au Moyen-Orient)
• Conduites principales de gaz naturel fonctionnant au-dessus de 80 °C
• Joints de colonnes montantes de pipelines offshore et sous-marins
• Points d'entrée/sortie de forage dirigé et de forage directionnel horizontal
• Réparation sur site des revêtements 3LPP appliqués en usine
• Injection d'eau et canalisations d'eau produite

Système d'apprêt époxy

Le primaire époxy bi-composant à haute Tg CNP-P-HT est spécifiquement formulé pour être compatible avec le système 3LPP. Avec une température de transition vitreuse supérieure à 120 °C, il maintient l’intégrité de l’adhésion sur toute la plage de températures de fonctionnement. L'apprêt est appliqué directement sur la zone de joint de soudure nettoyée à l'aide de rouleaux en mousse avant l'installation du manchon, fournissant une couche barrière supplémentaire et garantissant une résistance maximale au pelage entre le substrat en acier et l'adhésif PP.

Emballage et disponibilité

Largeurs disponibles de 300 mm à 600 mm et épaisseurs de 2,5 mm, 3,0 mm et 3,5 mm pour s'adapter à des diamètres de tuyaux de 200 mm à 1 800 mm. Fourni dans des caisses en bois standard de qualité export avec doublure résistante à l'humidité. Dimensions personnalisées et configurations de rouleaux en vrac disponibles sur demande.
