3LPP Récupérateur thermique de coussinets de protection des joints de champ à haute température, conforme à la norme ISO 21809-3

Manchons thermorétractables 3LPP – Protection de joints en atelier haute température, conforme à la norme ISO 21809-3

Présentation du produit

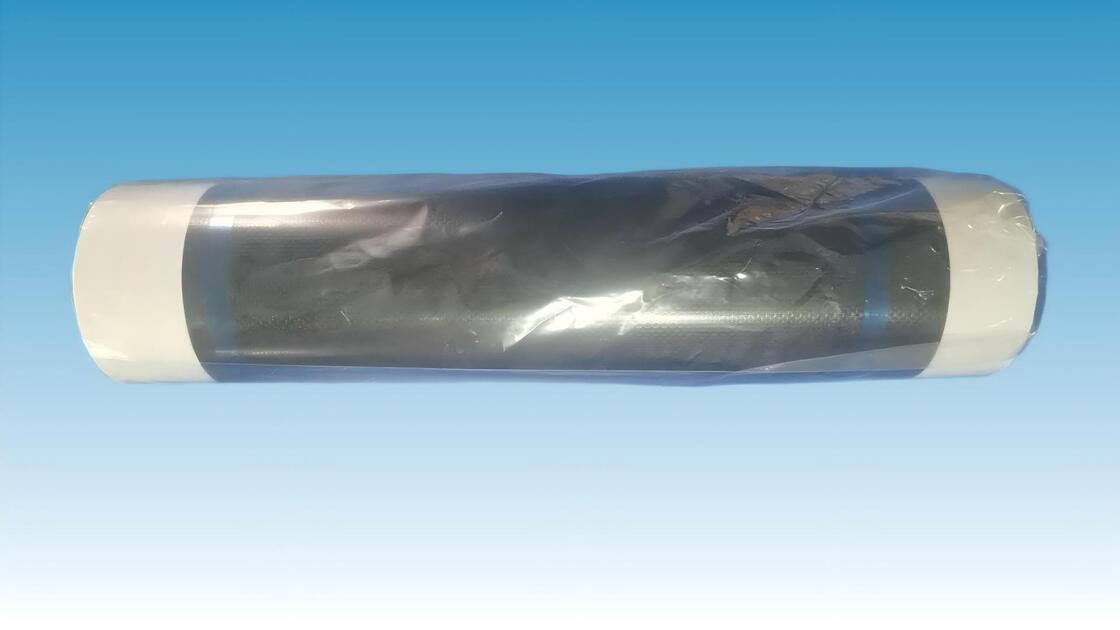

Le CNP-SGL-3LPP-HT est un système de manchon thermorétractable en polypropylène à trois couches (3LPP) breveté, leader au niveau international, conçu pour la protection anticorrosion appliquée en atelier des joints soudés de pipelines de pétrole, de gaz et d'eau à haute température. Entièrement conforme à la norme ISO 21809-3:2016, ce système est optimisé pour les conditions d'exploitation extrêmes des pipelines de pétrole et de gaz du Moyen-Orient et des environnements marins offshore, avec une capacité de service continu dépassant 110°C.

Structure et composition des couches

Le système 3LPP reproduit les performances des revêtements en polypropylène à trois couches appliqués en usine grâce à une structure à trois couches précisément conçue :

• Couche 1 – Primaire époxy à haute Tg : Un époxy modifié bi-composant sans solvant avec une température de transition vitreuse (Tg) ≥ 120°C, offrant une adhérence exceptionnelle à l'acier sablé (Sa 2,5). Ce primaire résistant aux hautes températures forme une base anticorrosion robuste et assure une forte liaison intercouches.
• Couche 2 – Adhésif PP : Un adhésif copolymère à base de polypropylène spécialement formulé qui crée une liaison par fusion permanente entre le primaire époxy et le support PP. L'adhésif maintient son intégrité et sa résistance au pelage même à des températures de fonctionnement continues allant jusqu'à 120°C, avec une résistance au pelage mesurée de ≥ 4,5 N/mm à 110°C.
• Couche 3 – Support PP réticulé par radiation : La couche extérieure utilise une technologie de polypropylène réticulé par radiation durcie sous faisceau d'électrons pour obtenir une résistance mécanique supérieure, une stabilité aux UV et une résistance chimique. Ce support avancé offre une barrière robuste contre les dommages mécaniques, les contraintes du sol et les facteurs environnementaux agressifs typiques des installations désertiques et marines.

Caractéristiques et avantages clés

• Performance à haute température : Température de fonctionnement continue jusqu'à 120°C, spécialement conçue pour les conduites de transport de pétrole brut et de gaz à haute température au Moyen-Orient.
• Résistance au pelage supérieure : Offre une résistance au pelage de 27 N/mm à 23°C et de 4,5 N/mm à 110°C (ASTM D1000), garantissant une adhérence fiable à long terme dans des conditions de cycles thermiques.
• Résistant à l'environnement marin : Excellente résistance à la pulvérisation de sel, à l'humidité et à la corrosion atmosphérique marine, ce qui le rend idéal pour les plateformes offshore et les installations de pipelines côtiers.
• Installation rapide : À l'aide d'un réchauffeur à induction à moyenne fréquence, chaque joint est terminé en seulement 5 minutes par jeu, réduisant considérablement le temps de construction sur site et les coûts de main-d'œuvre.
• Technologie PP réticulé par radiation : Le procédé de réticulation breveté, leader au niveau international, améliore la stabilité dimensionnelle du support, la résistance aux chocs et les performances de vieillissement à long terme par rapport aux manchons à base de PE standard.
• Certifié ISO 21809-3:2016 : Testé et qualifié indépendamment selon la dernière norme internationale pour le revêtement des joints de pipelines en atelier.
• Résistance au décollement cathodique : Décollement cathodique minimal à températures élevées, garantissant la compatibilité avec les systèmes de protection cathodique à courant imposé.

Spécifications techniques

Applications

• Pipelines de transport de pétrole brut à haute température (terrestre au Moyen-Orient)
• Gazoducs fonctionnant au-dessus de 80°C
• Joints de riser de pipelines offshore et sous-marins
• Points d'entrée/sortie de forage dirigé et de forage horizontal dirigé
• Réparation en atelier des revêtements 3LPP appliqués en usine
• Pipelines d'injection d'eau et d'eau de production

Système de primaire époxy

Le primaire époxy bi-composant à haute Tg CNP-P-HT est spécialement formulé pour être compatible avec le système 3LPP. Avec une température de transition vitreuse supérieure à 120°C, il maintient l'intégrité de l'adhérence sur toute la plage de température de fonctionnement. Le primaire est appliqué directement sur la zone de soudure nettoyée à l'aide de rouleaux en mousse avant l'installation du manchon, fournissant une couche barrière supplémentaire et assurant une résistance au pelage maximale entre le substrat en acier et l'adhésif PP.

Emballage et disponibilité

Largeurs disponibles de 300 mm à 600 mm et épaisseurs de 2,5 mm, 3,0 mm et 3,5 mm pour s'adapter aux diamètres de tuyaux de 200 mm à 1800 mm. Livré dans des caisses en bois standard de qualité export avec doublure étanche à l'humidité. Dimensions personnalisées et configurations en rouleaux en vrac disponibles sur demande.
